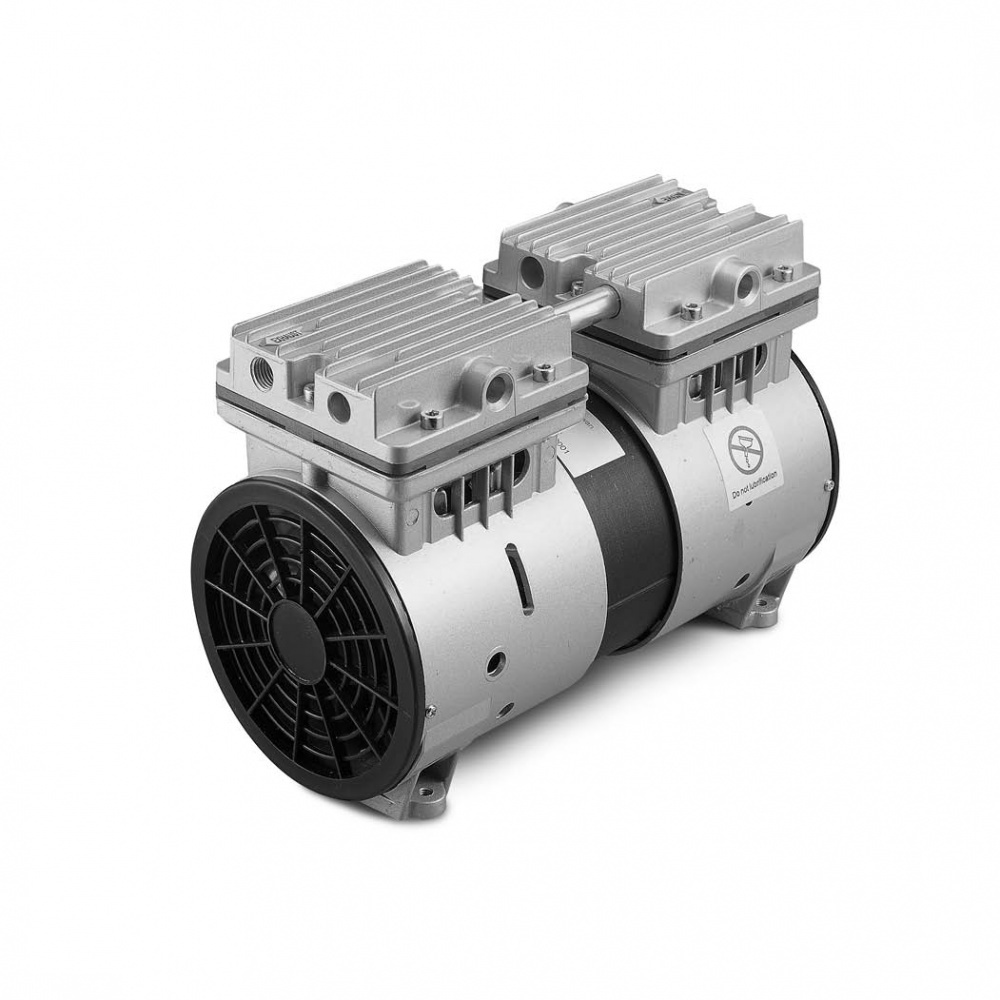

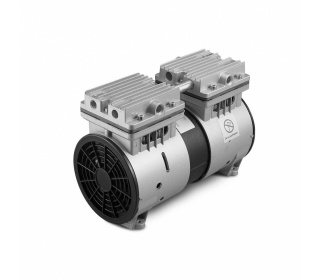

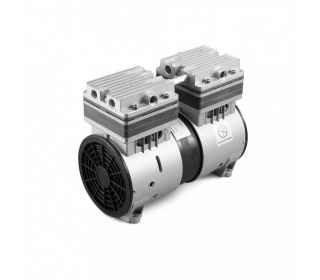

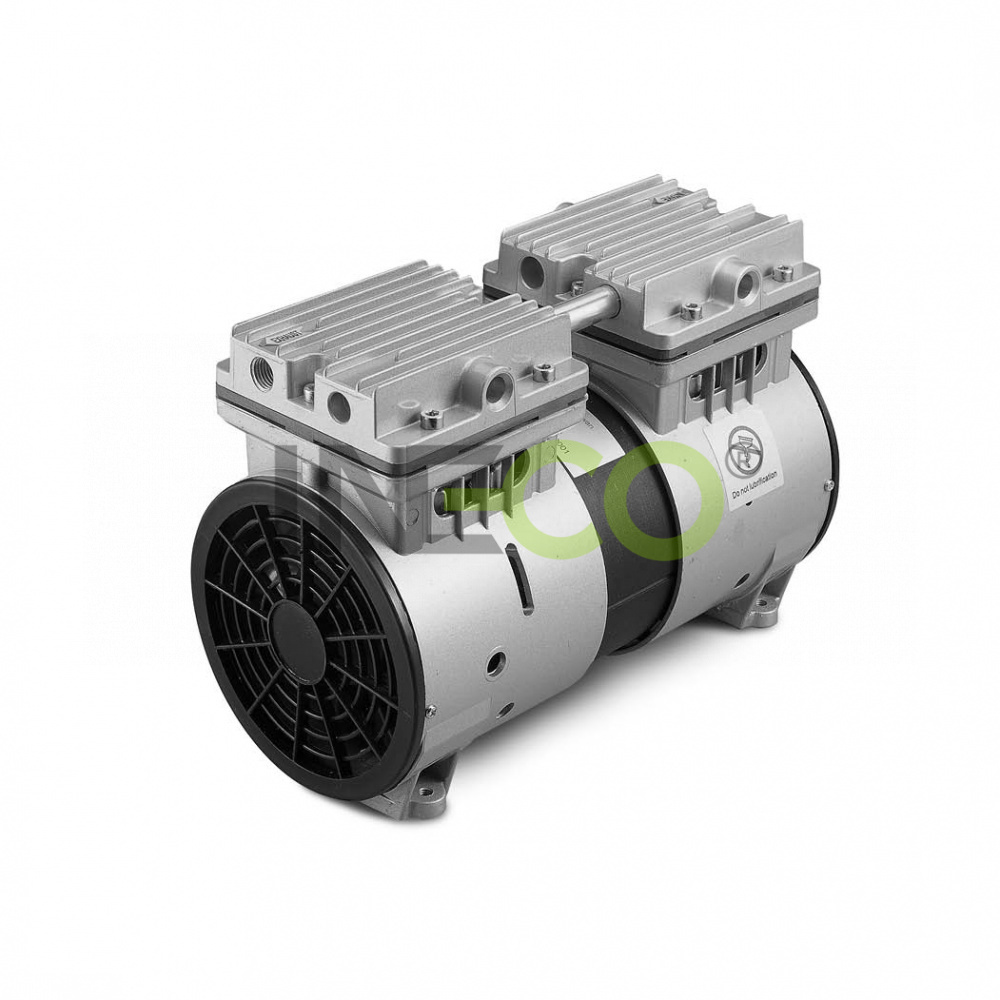

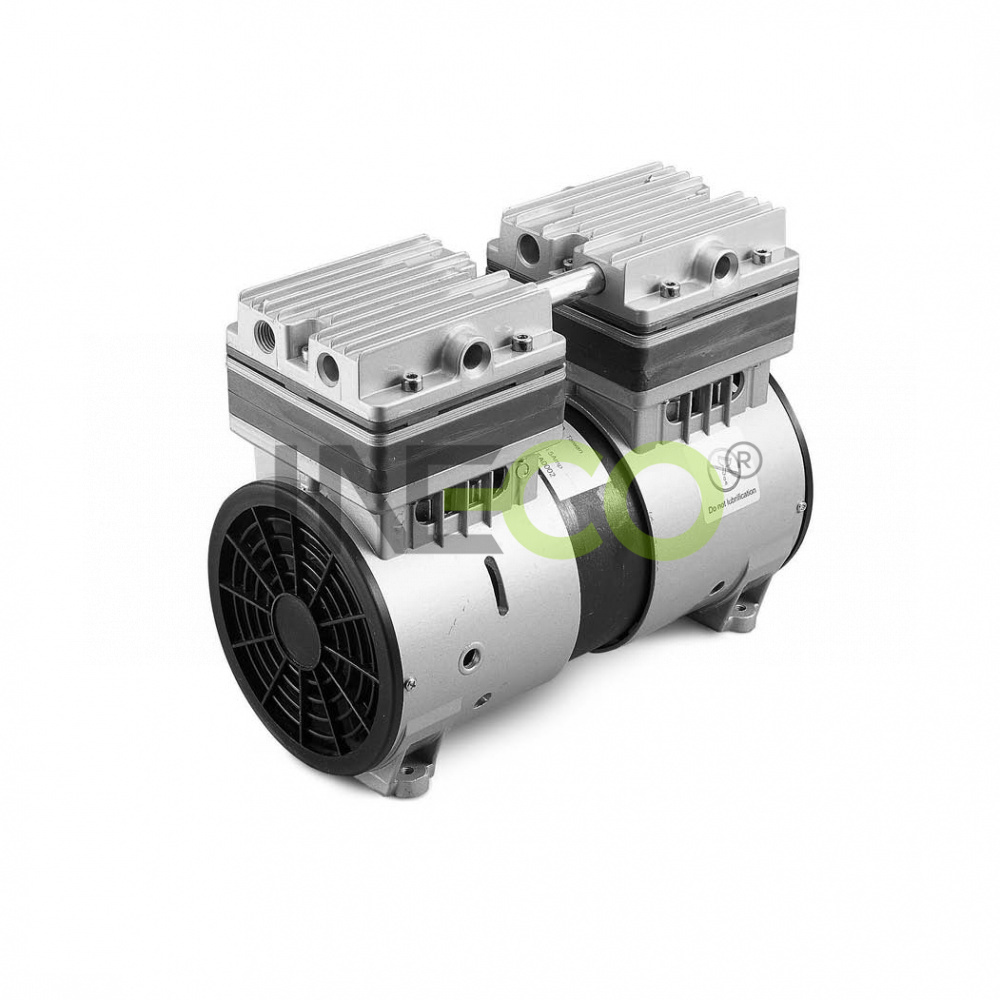

Pompe de vid cu piston (compresoarele) VPModele VP 25D, VP 40, VP 90S, VP 120S, VP 120P
Caracteristici:
- nu necesită lichid de lucru
- exploatare fără ulei
- ating un vacuum puternic
- zgomot redus
- structură compactă
- greutate redusă
- nu contaminează gazul transportat
- instalare simplă
- temperatură redusă la capul pompei
- durată lungă de viață
Aplicaţii:
-
- industria tipografică,- industria alimentară,- industria ambalajelor,- echipamente medicale și de laborator,industria tipografică
- industria alimentară
- industria ambalajelor
- echipamente medicale și de laborator
Principiul:
Principiul de bază al pompelor cu piston constă în mișcarea liniară reversibilă a pistonului (1) în cilindru (2). Pistonul este pus în mișcare de tijă (3), aceasta fiind acţionată de arbore prin mecanismul cu camă (4) – transformarea mişcării rotative în mișcare liniară. Pistonul este etanşat față de cilindru prin segmentul de piston (5), caracterizat de conductivitate termică ridicată şi frecare redusă, fără a necesita lubrifiere. La deplasarea pistonului în josul cilindrului, aerul este aspirat printr-o supapă unidirecțională de aspirație (6), în camera de compresie. La mișcarea în sus, acest aer este expulzat prin supapa unidirecţională de evacuare (7).
| Modele | VP 25D | VP 40 | VP 90S | VP 120S | VP 120P |
| Max. putere |
130W |
180 W | 250 W | 300 W | 300 W |
| Zgomot |
55 dB |
58 dB | 63 dB | 66 dB | 66 dB |
| Greutate |
3,2 kg |
5,2 kg | 7,4 kg | 7,4 kg | 7,4 kg |
| Mufă ø |
filet interior 1/4” |
filet interior 1/4” | filet interior 1/4” | filet interior 1/4” | filet interior 1/4” |
| Max. vid |
800 mbar |
880 mbar | 987 mbar | 987 mbar | 907 mbar |
| Max. flux |
34 L / min |
40 L / min | 45 L / min | 65 L / min | 105 L / min |
| Tensiune / frecvenţă |
230V / 50Hz |
230V / 50Hz | 230V / 50Hz | 230 V / 50Hz | 230 V / 50Hz |
| Protecţie termică |
135 ± 5% °C |
135 ± 5% °C | 135 ± 5% °C | 135 ± 5% °C | 135 ± 5% °C |
| Protecţia IP |
IP 54 |
IP 54 | IP 54 | IP 54 | IP 54 |
| Dimensiuni Lung. x Lăţ. x În. |
175 x 93 x 143 mm |
190 x 105 x165 mm | 250 x 128 x 176 mm | 250 x 128 x 176 mm | 250 x 128 x 203 mm |
| Dimensiuni de instalare |
114 x 70 mm (M6) |
126 x 86,5 mm (M6) | 203,5 x 89 mm (M6) | 203,5 x 89 mm (M6) | 203,5 x 89mm (M6) |
Cele cu fază unică sunt concepute la o toleranţă de + / - 10%. Informaţiile prezentate se bazează pe rezultatele testelor pentru o unitate nominală. Specificaţiile pot fi schimbate fără notificare prealabilă.
Pompe de vid cu palete, cu piston, cu inel de lichidCatalog (pdf/3MB)
| Suflantele şi pompele RV îndeplinesc condiţiile cuprinse în Directiva 2002/95/ES a Parlamentului European şi a Consiliului din 27. ianuarie 2003. privind utilizarea anumitor substanţe periculoase în echipamentele electrice şi electronice. |  | Suflantele şi pompele RV cu canale laterale corespund Directivei pentru utilaje industriale ale Comunităţii Europene (CE). |
