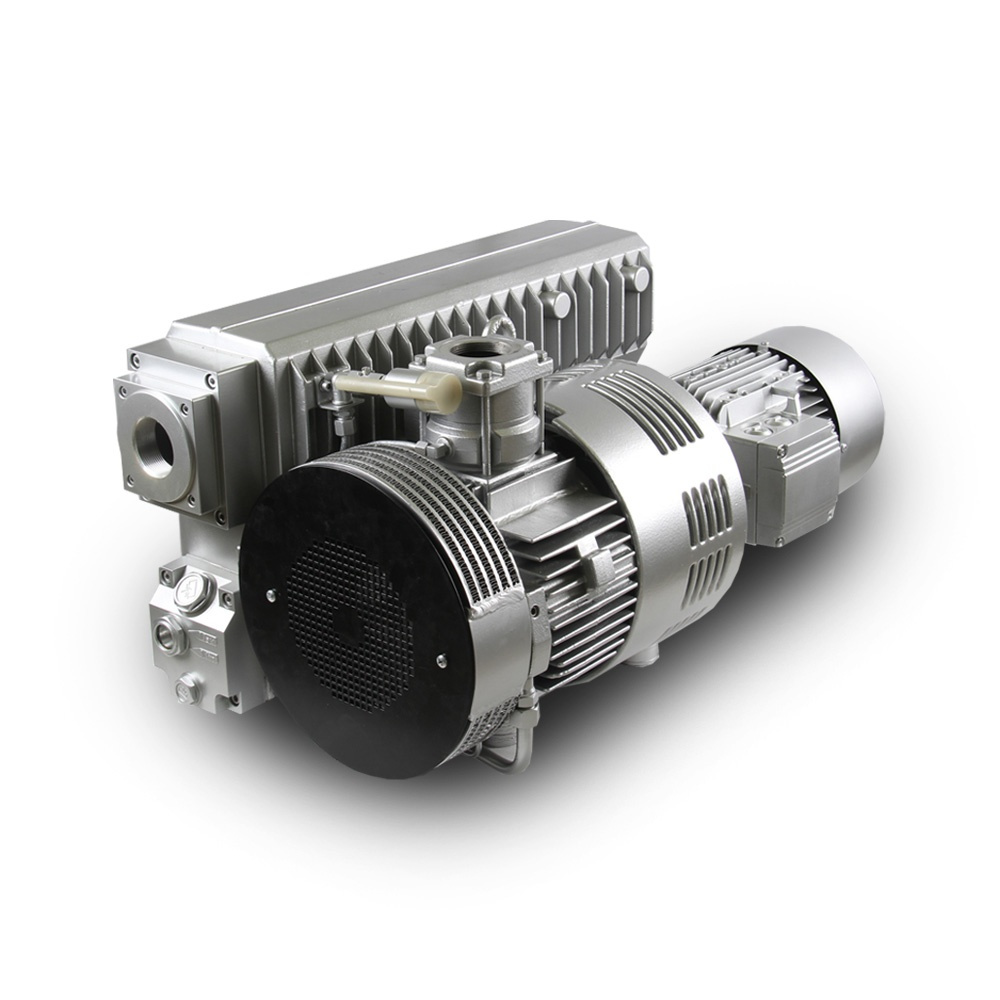

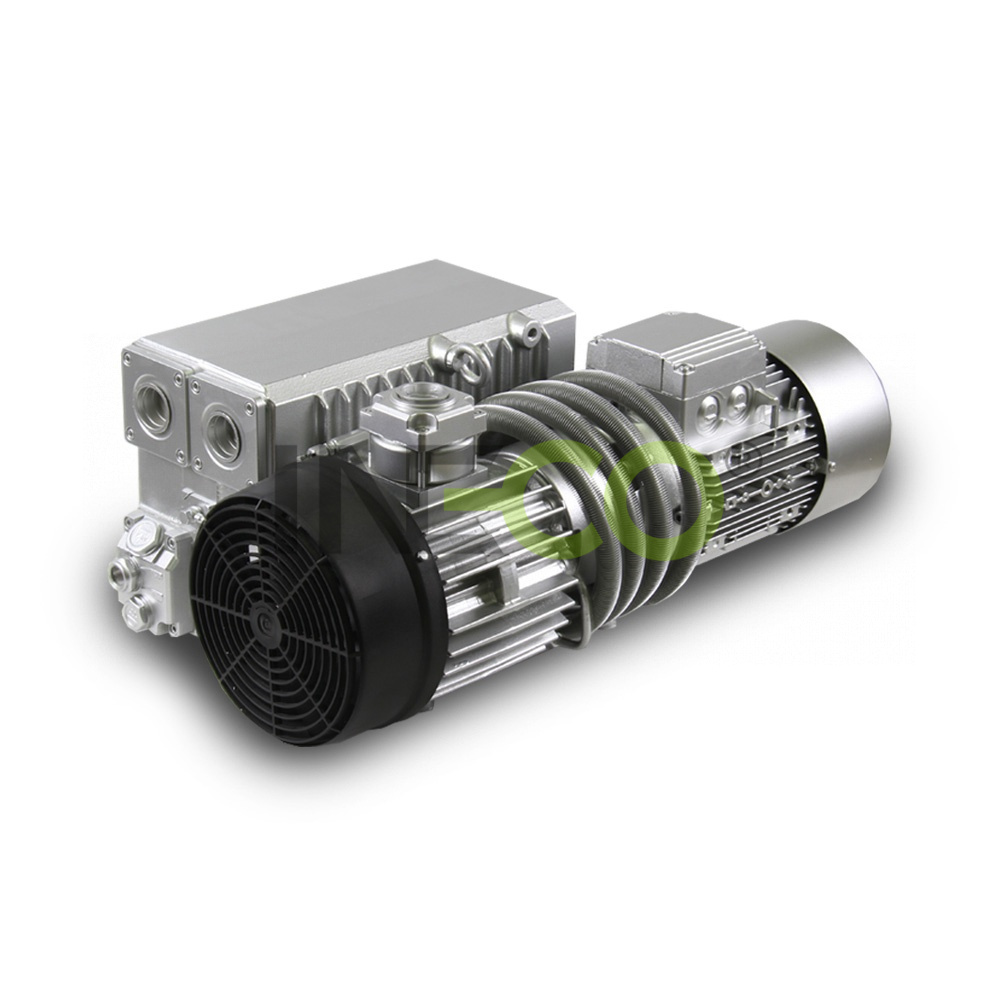

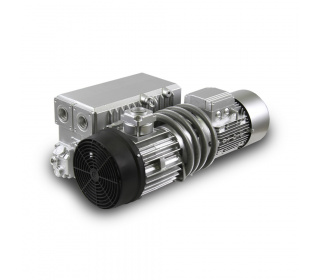

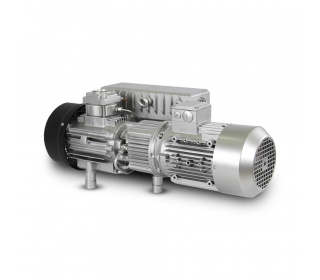

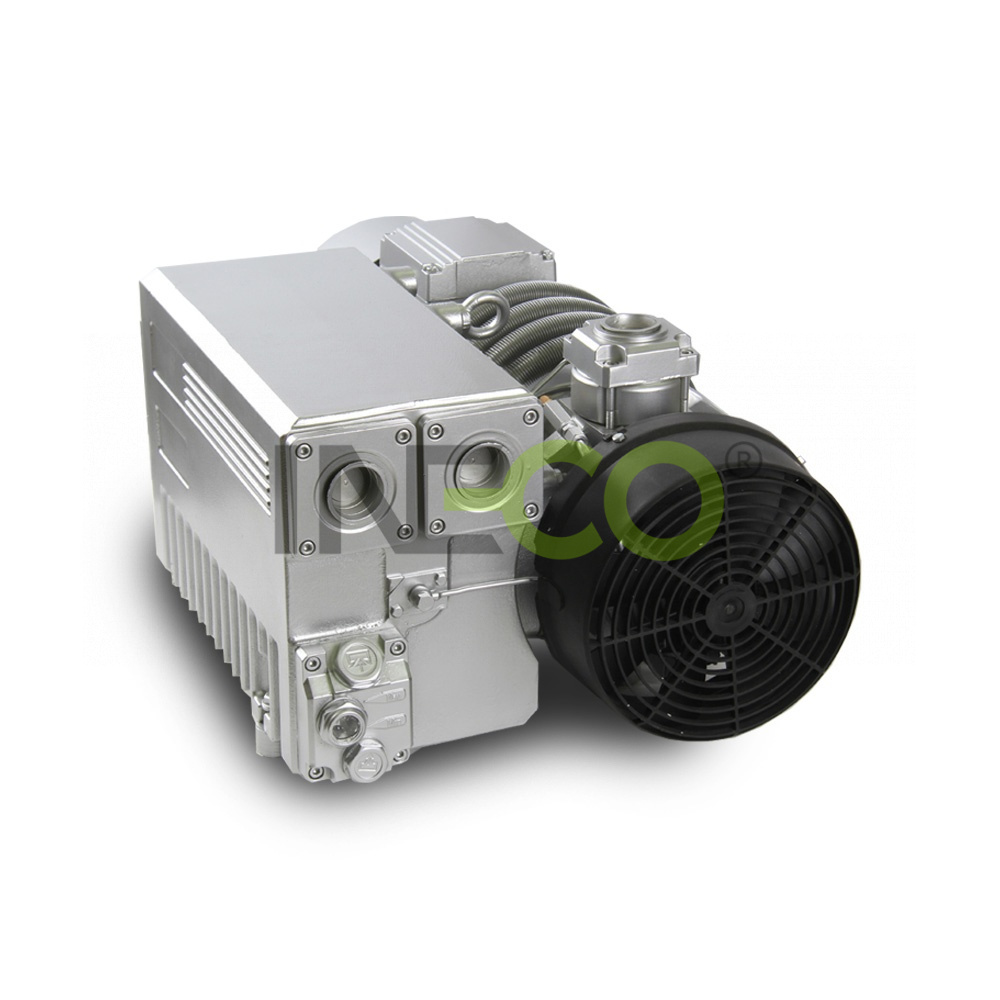

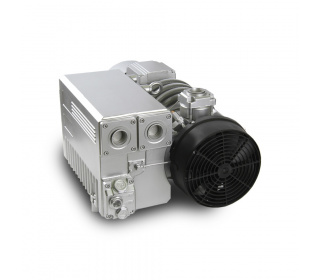

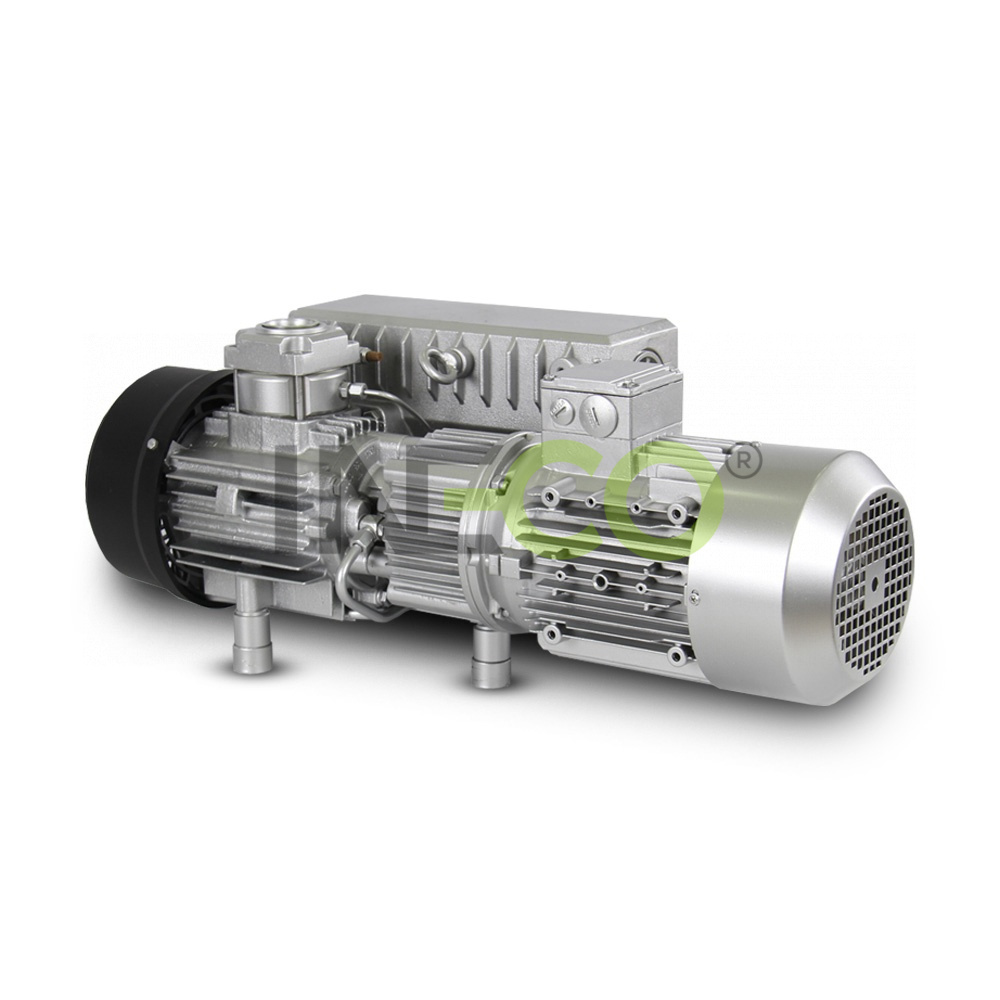

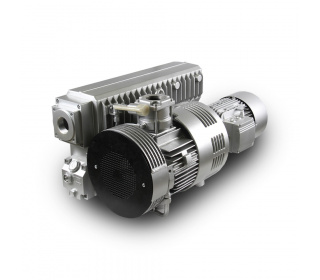

Pompe ulei cu palete ORV
Caracteristici:
> Compactă și se instalează ușor
> Cerințe minime pentru întreținere și utilizare,
datorită rotațiilor optime ale arborelui
> Nivel redus de zgomot și vibrații
> Funcționare silențioasă și rece
> Prietenoasă cu mediul
> Durată lungă de viață a paletelor
> Întreținere facilă
> Funcționare continuă
> Nivel redus de zgomot și vibrații
Aplicații:
> Ambalare
> Degazare
> Transport pneumatic
> Uscare
> Manipulare și susținere
> Distilare
> Evacuare
> Modelare, presare și laminare
> Eliminare a deșeurilor
> Acoperire
Principiul:

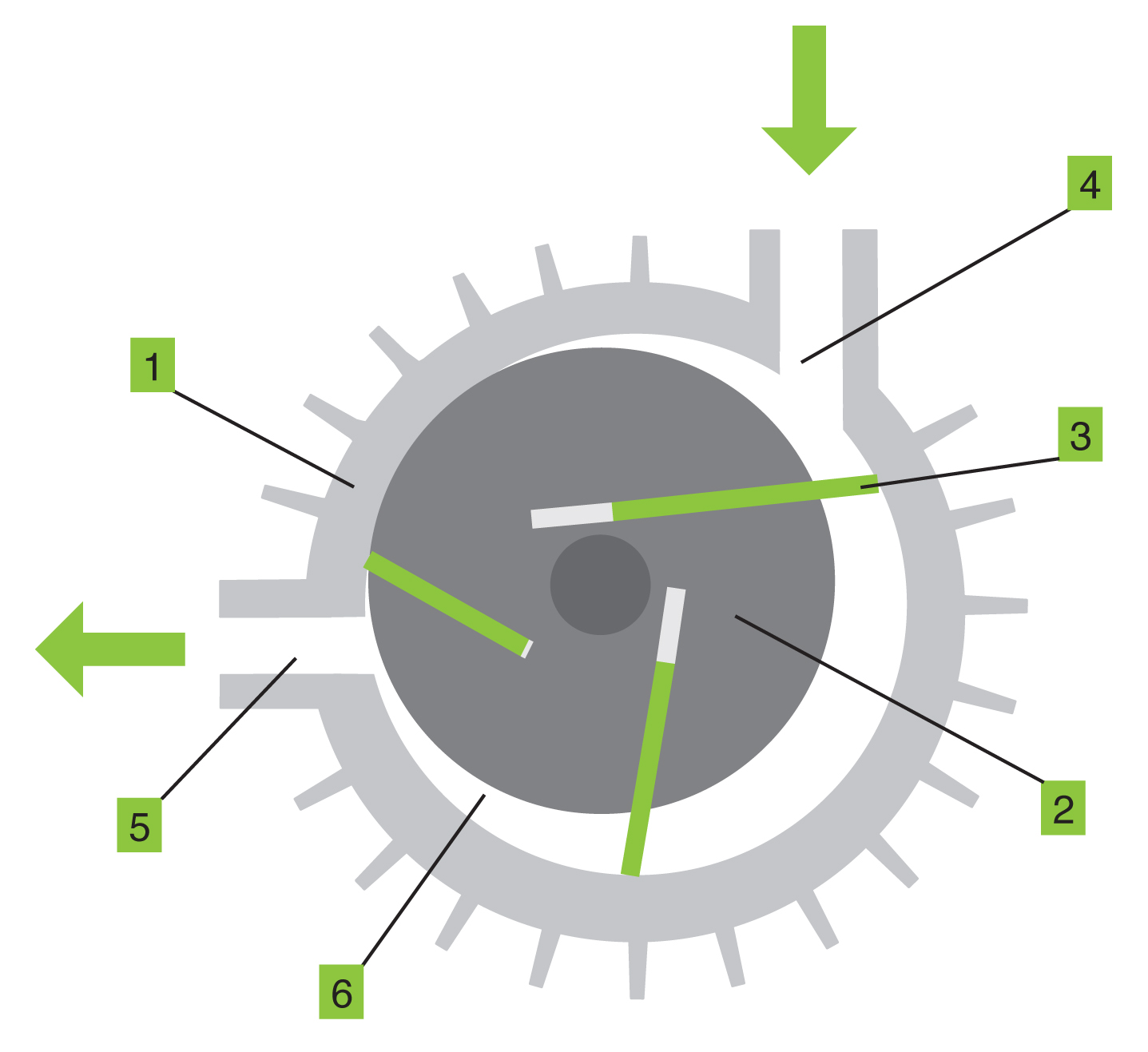

Principiul de funcționare al pompei ulei cu palete se bazează pe palete rotative. Rotorul (2) este montat într-un stator cilindric (1), excentric, în partea de sus, astfel încât aproape să atingă statorul. Forţa centrifugă împinge paletele (4) spre peretele statorului. Rotația statorului determină modificarea volumului camerelor de compresie (7) dintre două palete şi stator, ceea ce duce la aspirarea gazelor.
Uleiul din pompă servește ca lubrifiant pentru părțile interioare și sigilează paletele împotriva statorului, contribuind la obținerea unui vid mai mare.
1) Stator
2) Rotor
3) Palete din carbon
4) Intrare
5) Ieşire
6) Cameră de compresie
| Tip |
Puterea nominală de aspirație (m³/h) |
Presiunea de capăt ABS (mbar) |
Puterea nominală a motorului |
Turația nominală a motorului (min-¹) |
Nivelul de zgomot (ISO 2151) (dB) |
Cantitatea
de ulei (l) |
Masă aproximativă (kg) |
Dimesions (L x W x H) (mm) |
Racordare suflantă (filet interior) |
| Triplă |
|||||||||
| ORV 08 | 8 | 2 | 0.37 | 2800 | 60 | 0.25 | 11 | 330 x 165 x 152 |
G 3/8” |
| ORV 10 | 10 | 2 | 0.55 | 2800 | 69 | 0.30 | 18 | 340 x 210 x 205 |
G 1/2” |
| ORV 16 | 16 | 2 | 0.55 | 2800 | 69 | 0.30 | 18 | 340 x 210 x 205 |
G 1/2” |
|
ORV 20 |
20 |
2 |
0.75 |
3000 |
66 |
0.45 |
20 |
338 x 232 x 220 |
G 3/4” |
|
ORV 25 |
25 |
2 |
0.75 |
2800 |
64 |
0.5 |
38 |
405 x 253 x 210 |
G 3/4” |
|
ORV 40 |
40 |
0.1 |
1.1 |
1500 |
65 |
1 |
38 |
640 x 285 x 262 |
G 1¼” |
|
ORV 63 |
63 |
0.1 |
1.5 |
1500 |
67 |
2 |
55 |
635 x 406 x 289 |
G 1¼” |
|
ORV 100 |
100 |
0.1 |
2.2 |
1500 |
67 |
2 |
73 |
736 x 406 x 289 |
G 1¼” |
|
ORV 160 |
160 |
0.1 |
4.0 |
1500 |
70 |
5 |
140 |
854 x 492 x 411 |
G 2” |
|
ORV 200 |
200 |
0.1 |
4.0 |
1500 |
72 |
5 |
140 |
854 x 492 x 411 |
G 2” |
|
ORV 250 |
250 |
0.1 |
5.5 |
1500 |
72 |
6.5 |
190 |
1000 x 581 x 410 |
G 2" |
|
ORV 300 |
300 |
0.1 |
7.5 |
1500 | 74 | 6.5 |
190 |
1075 x 565 x 421 |
G 2" |
|
ORV 630 |
630 |
0.1 |
15 | 1000 | 77 | 15.0 | 700 | 1723 x 912 x 726 |
G 3” |
| Unică | |||||||||
| ORV 08-1 | 8 | 2 | 0.55 | 2800 | 60 | 0.25 | 11 | 330 x 165 x 152 |
G 3/8” |
| ORV 10-1 | 10 | 2 | 0.75 | 2800 | 69 | 0.30 | 18 | 340 x 210 x 205 |
G 1/2” |
| ORV 16-1 | 16 | 2 | 0.75 | 2800 | 69 | 0.30 | 18 | 340 x 210 x 205 |
G 1/2” |
| ORV 20-1 | 20 | 2 | 0.75 | 3000 | 66 | 0.45 | 20 |
338 x 232 x 220 |
G 3/4” |
| ORV 25-1 | 25 | 2 | 0.9 | 2800 | 64 | 0.5 | 25 | 405 x 253 x 210 | G 3/4” |
* 60 Hz vă rugăm să solicitați datele
