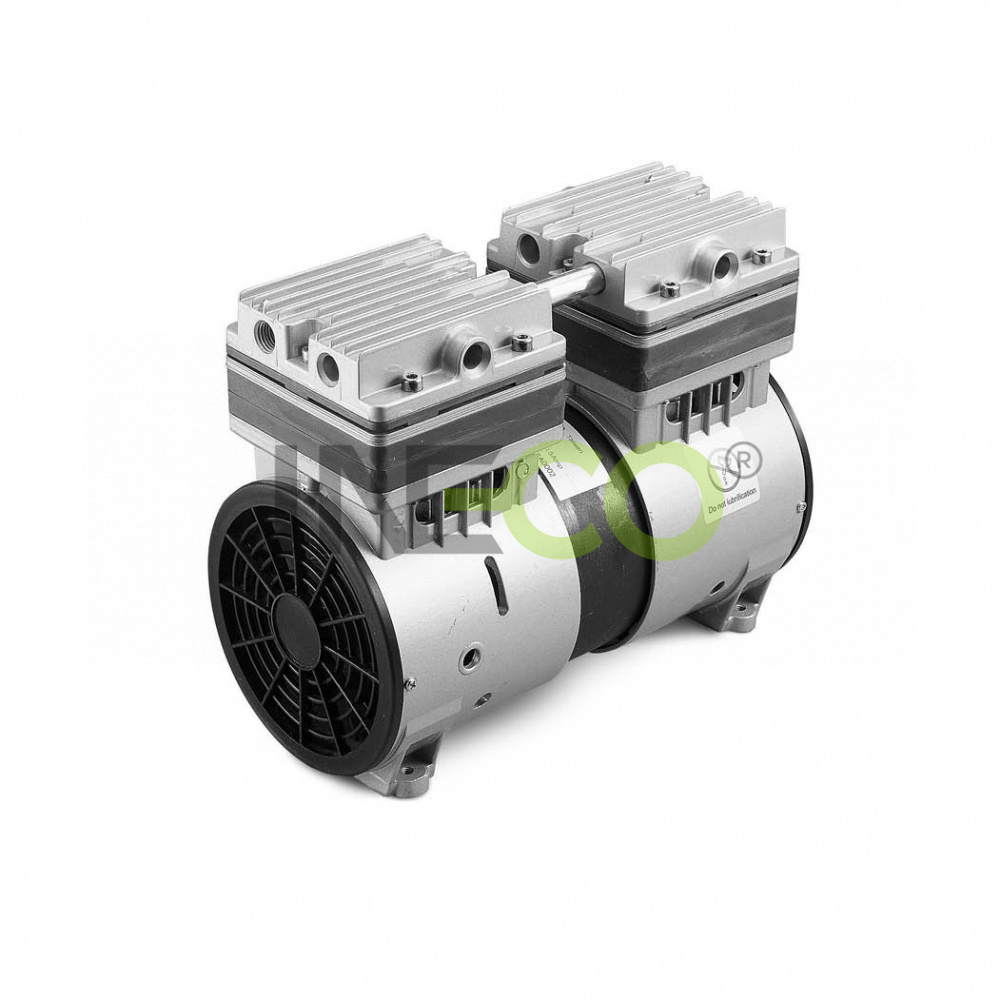

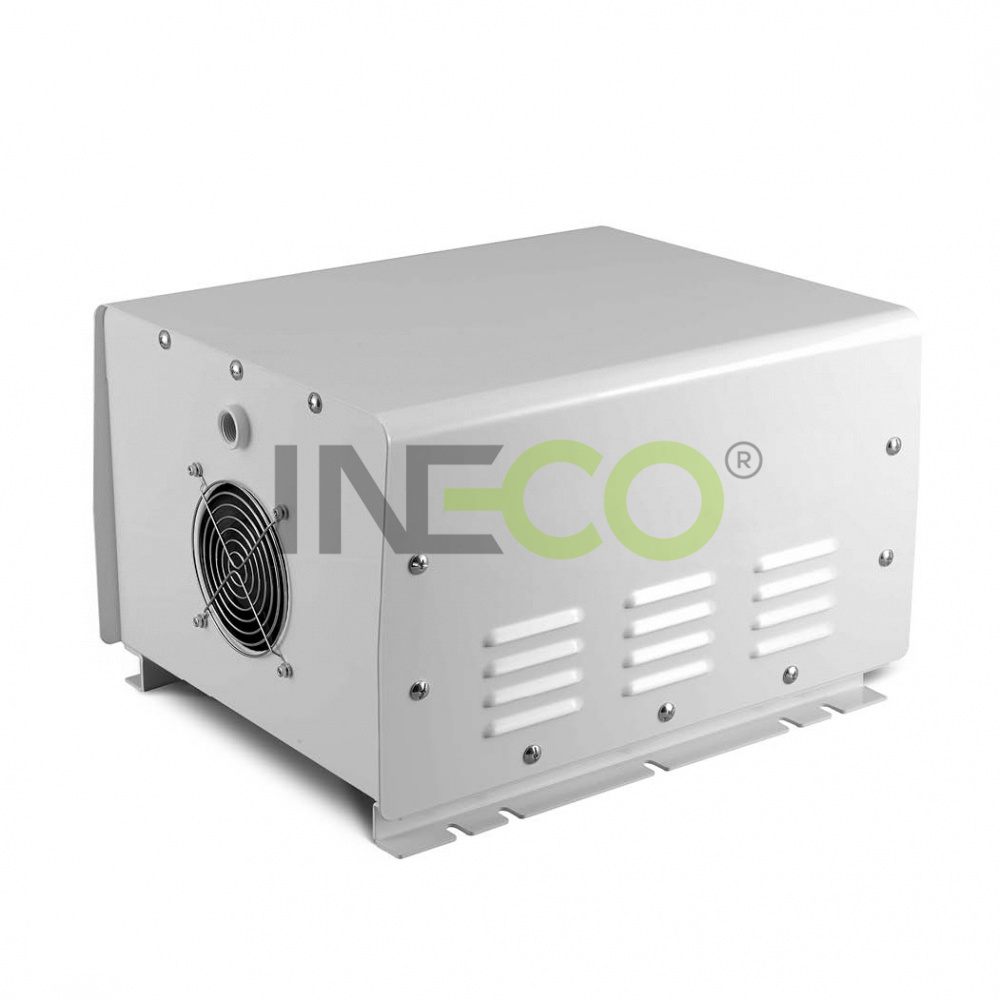

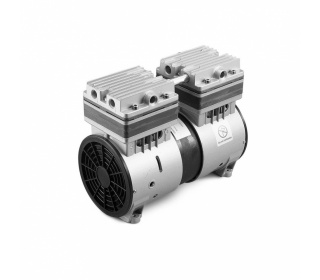

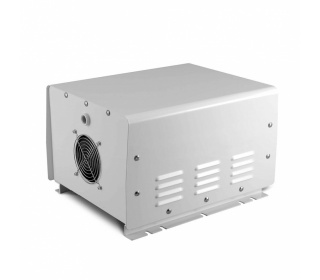

Pompe de vid cu piston VPModele VP 200P, VP 200S, VP 400P, VP 400S
Caracteristici:
- nu necesită lichid de lucru
- exploatare fără ulei
- ating un vacuum puternic
- zgomot redus
- structură compactă
- greutate redusă
- nu contaminează gazul transportat
- instalare simplă
- temperatură redusă la capul pompei
- durată lungă de viață
Aplicaţii:
-
- industria tipografică,- industria alimentară,- industria ambalajelor,- echipamente medicale și de laborator,industria tipografică
- industria alimentară
- industria ambalajelor
- echipamente medicale și de laborator
Principiul:
Principiul de bază al pompelor cu piston constă în mișcarea liniară reversibilă a pistonului (1) în cilindru (2). Pistonul este pus în mișcare de tijă (3), aceasta fiind acţionată de arbore prin mecanismul cu camă (4) – transformarea mişcării rotative în mișcare liniară. Pistonul este etanşat față de cilindru prin segmentul de piston (5), caracterizat de conductivitate termică ridicată şi frecare redusă, fără a necesita lubrifiere. La deplasarea pistonului în josul cilindrului, aerul este aspirat printr-o supapă unidirecțională de aspirație (6), în camera de compresie. La mișcarea în sus, acest aer este expulzat prin supapa unidirecţională de evacuare (7).
| Modele | VP 200S | VP 200P | VP 400S | VP 400P |
|
Max. putere |
500 W | 500 W | 1 kW | 1 kW |
|
Zgomot |
66,5 dB | 66 dB | 66 dB | 66 dB |
|
Greutate |
10,2 kg | 9,2 kg | 29 kg | 29 kg |
|
Mufă ø |
filet interior 1/4” |
filet interior 1/4” |
filet interior 1/4” |
filet interior 1/4” |
|
Max. vid |
987 mbar | 907 mbar | 987 mbar | 907 mbar |
|
Max. flux |
105 L / min | 180 L / min | 300 L / min | 400 L / min |
|
Tensiune / frecvenţă |
230V / 50Hz | 230V / 50Hz | 230 V / 50Hz | 230 V / 50Hz |
|
Protecţie termică |
145 ± 5% °C | 145 ± 5% °C | 145 ± 5% °C | 145 ± 5% °C |
|
Protecţia IP |
IP 54 | IP 54 | IP 54 | IP 54 |
|
Dimensiuni Lung. x Lăţ. x În. |
270 x 135 x 202 mm | 250 x 128 x 203 mm | 450 x 350 x 280 | 450 x 350 x 280 mm |
|
Dimensiuni de instalare |
225 x 90 mm (M6) | 203,5 x 89 mm (M6) | 240 x 320 mm (M6) | 240 x 320 (M6) |
Cele cu fază unică sunt concepute la o toleranţă de + / - 10%. Informaţiile prezentate se bazează pe rezultatele testelor pentru o unitate nominală. Specificaţiile pot fi schimbate fără notificare prealabilă.
