Pompe de vid cu palete RVT 4-4, RVT 4-8
Pompele de vid cu palete sunt destinate exploatării în condiții de vid puternic și suprapresiune. Pot fi utilizate la aspirarea şi transportul aerului sau a gazelor uscate, care nu sunt toxice, agresive sau explozive. Reprezintă cea mai simplă şi cea mai potrivită soluție acolo unde este nevoie de o sursă de vid exactă, fără conținut de impurități. Sunt potrivite pentru aspirare în sisteme închise de mici dimensiuni.
Principiul:

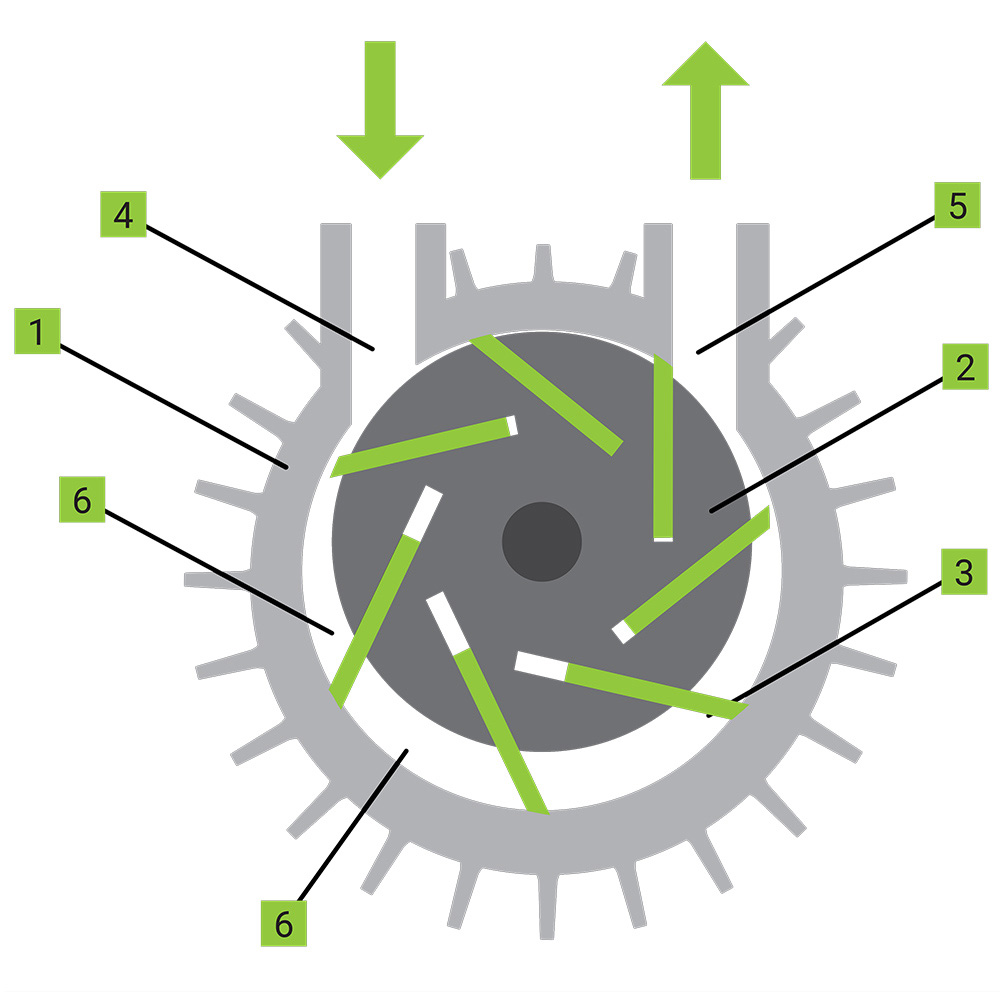

Principiul de funcționare al pompei de vid cu palete se bazează pe palete rotative. Rotorul (2) este montat într-un stator cilindric (1), excentric, în partea de sus, astfel încât aproape să atingă statorul. Forţa centrifugă împinge paletele (4) spre peretele statorului. Rotația statorului determină modificarea volumului camerelor de compresie (7) dintre două palete şi stator, ceea ce duce la aspirarea gazelor.
Caracteristici:
> Exploatare fără ulei
> Sursă de vid fără conţinut de impurități
> Structură compactă şi fiabilă
> Instalare şi întreținere uşoară
> Greutate şi dimensiuni reduse
> Funcţionare lină, fără vibraţii
> Exploatare rentabilă
1) Stator
2) Rotor
3) Palete din carbon
4) Intrare
5) Ieşire
6) Cameră de compresie
|
Tip |
Mulţime |
Vid |
Motor (IP55), 50 Hz |
RPM |
Zgomot |
Masă |
Dimensiuni |
Conexiune (filet interior) |
||
|
Putere (kW) |
Tensiune |
Curent |
||||||||
|
Trifazice |
||||||||||
|
RVT 4-4.3 |
4,1 |
150 |
0,18 |
230 Δ / 400 Y |
1,06 Δ / 0,62 Y |
2830 |
59 |
7 |
222 x 156 x 166 |
G 1/4" |
|
RVT 4-8.3 |
8 |
150 |
0,37 |
230 Δ / 400 Y |
1,91 Δ / 1,10 Y |
2830 |
58 |
9,5 |
232 x 156 x 172 |
G 3/8" |
| Unifazice | ||||||||||
|
RVT 4-4.1 |
4,1 |
150 |
0,18 |
230 Δ / 400 Y |
1,55 |
2800 |
59 |
7 |
222 x 156 x 166 |
G 1/4" |
|
RVT 4-8.1 |
8 |
150 |
0,37 |
230 Δ / 400 Y |
3,82 |
2800 |
59 |
9,5 |
452 x 156 x 166 |
G 3/8" |
