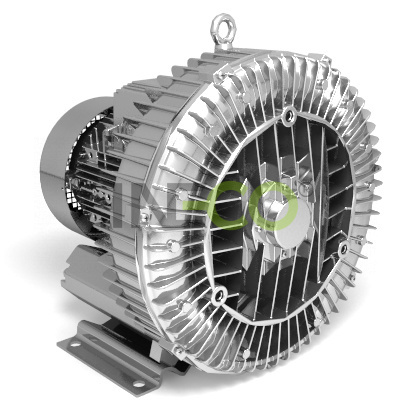

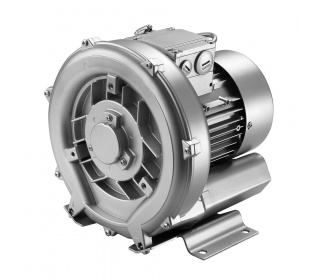

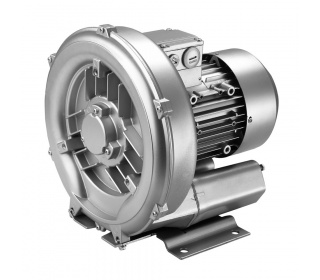

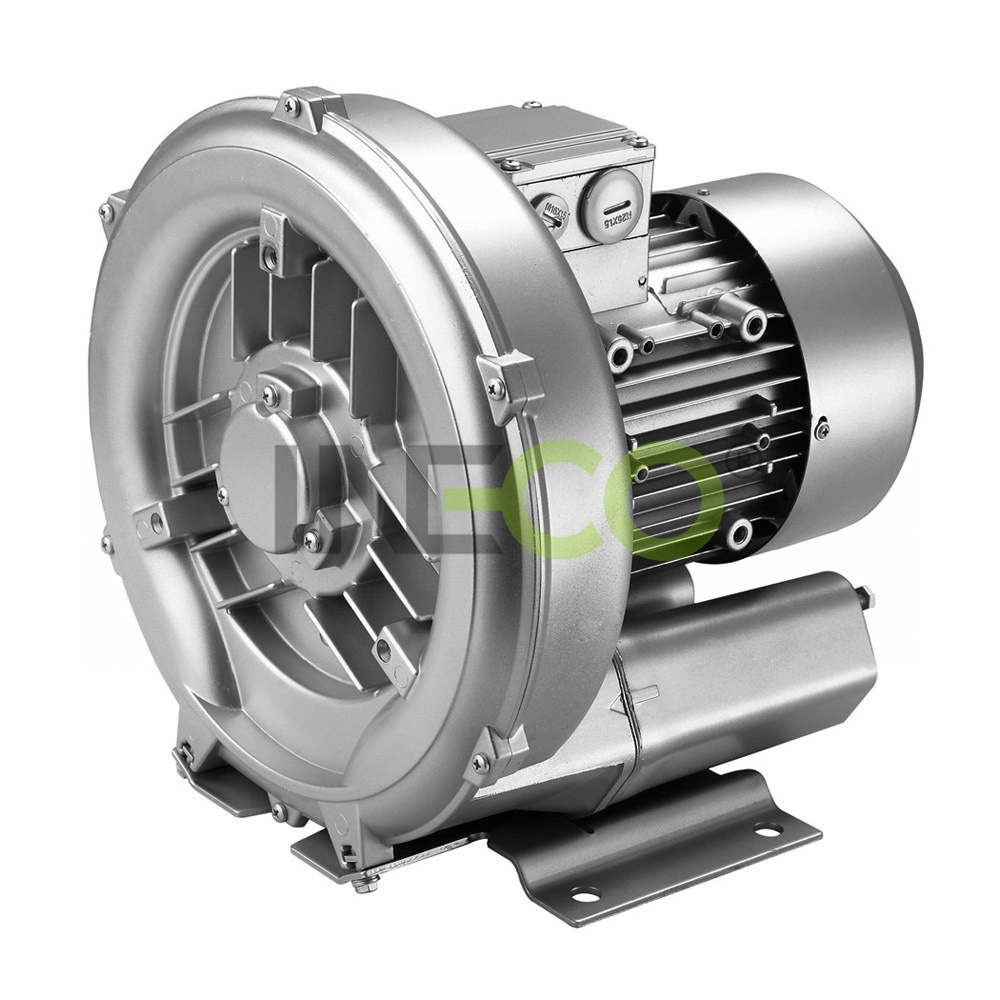

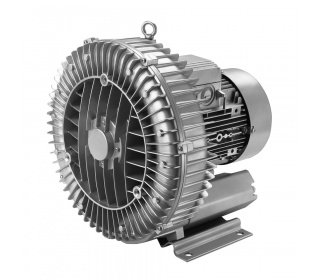

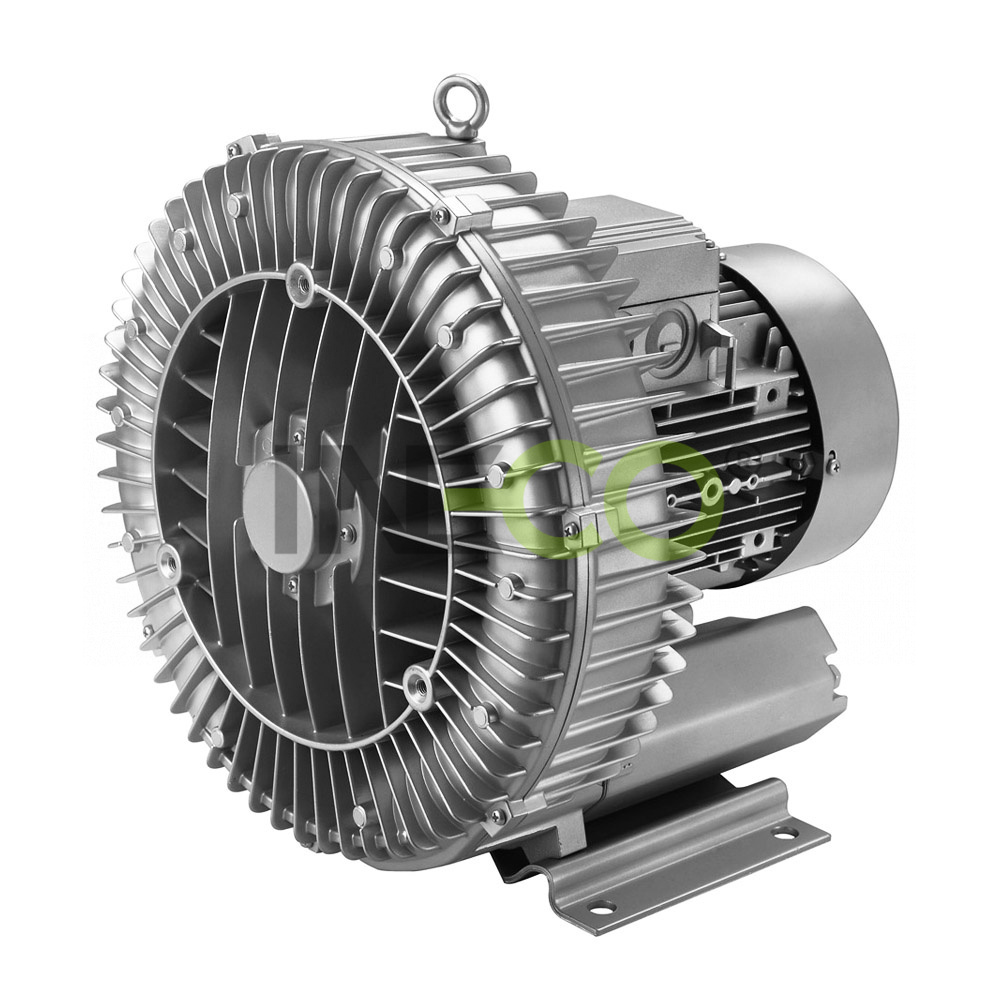

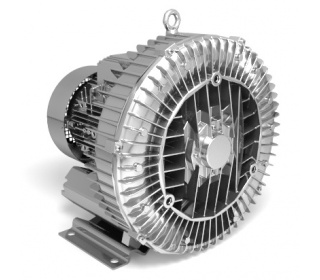

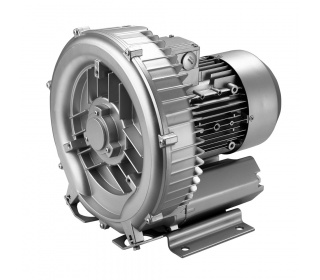

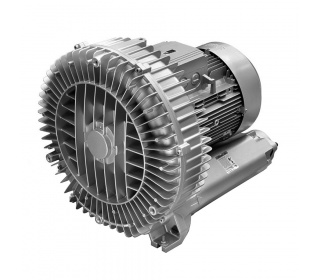

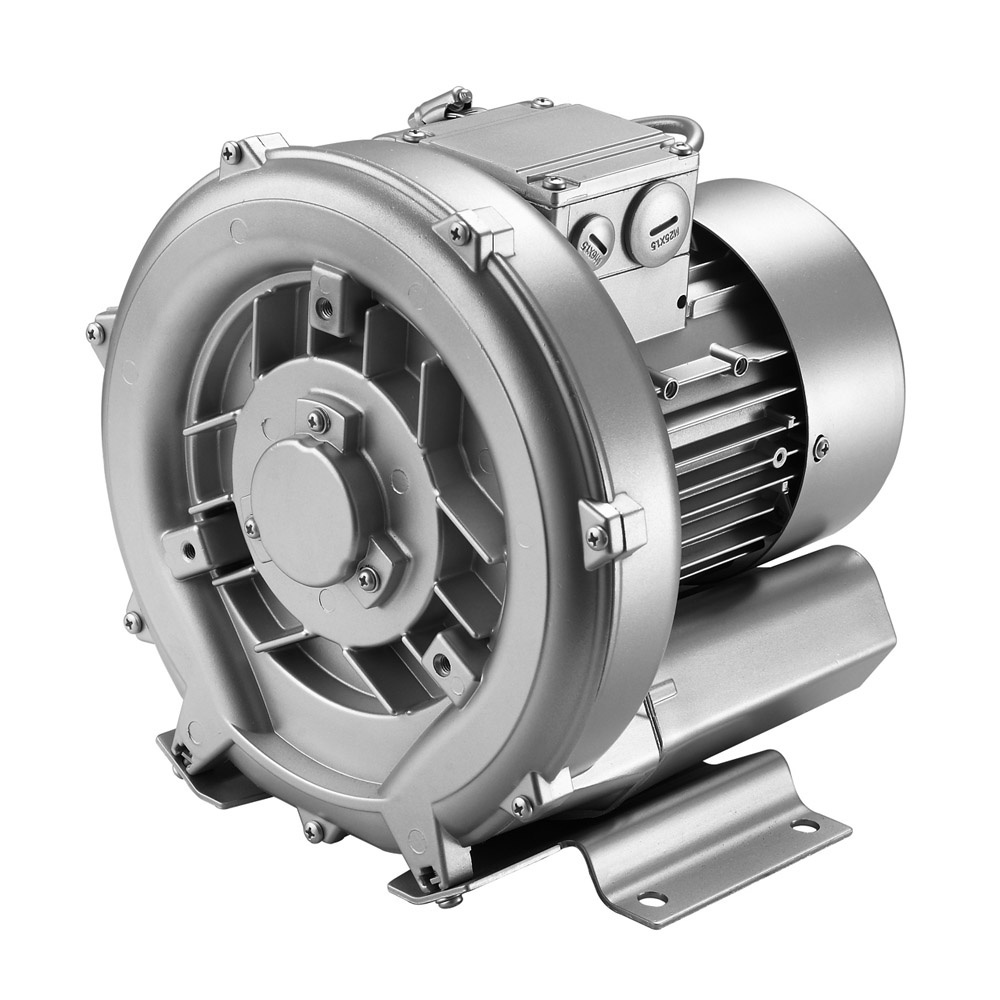

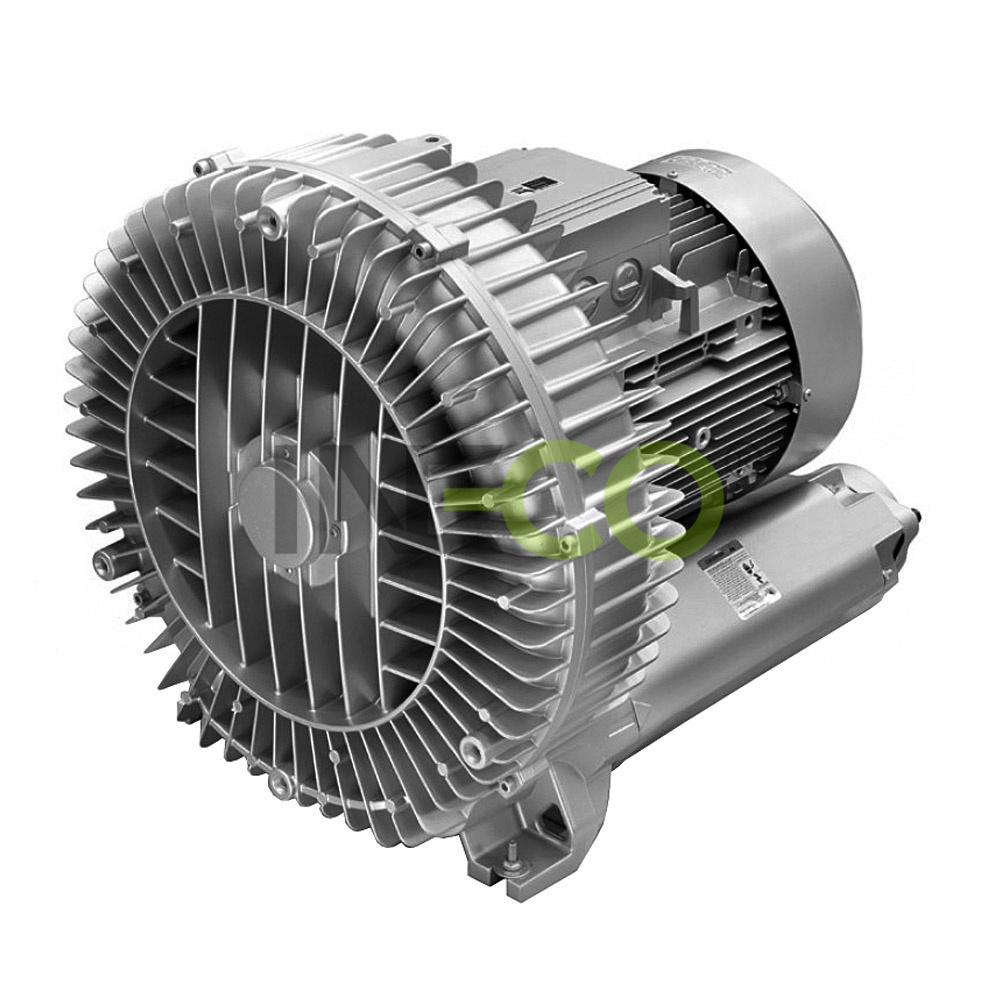

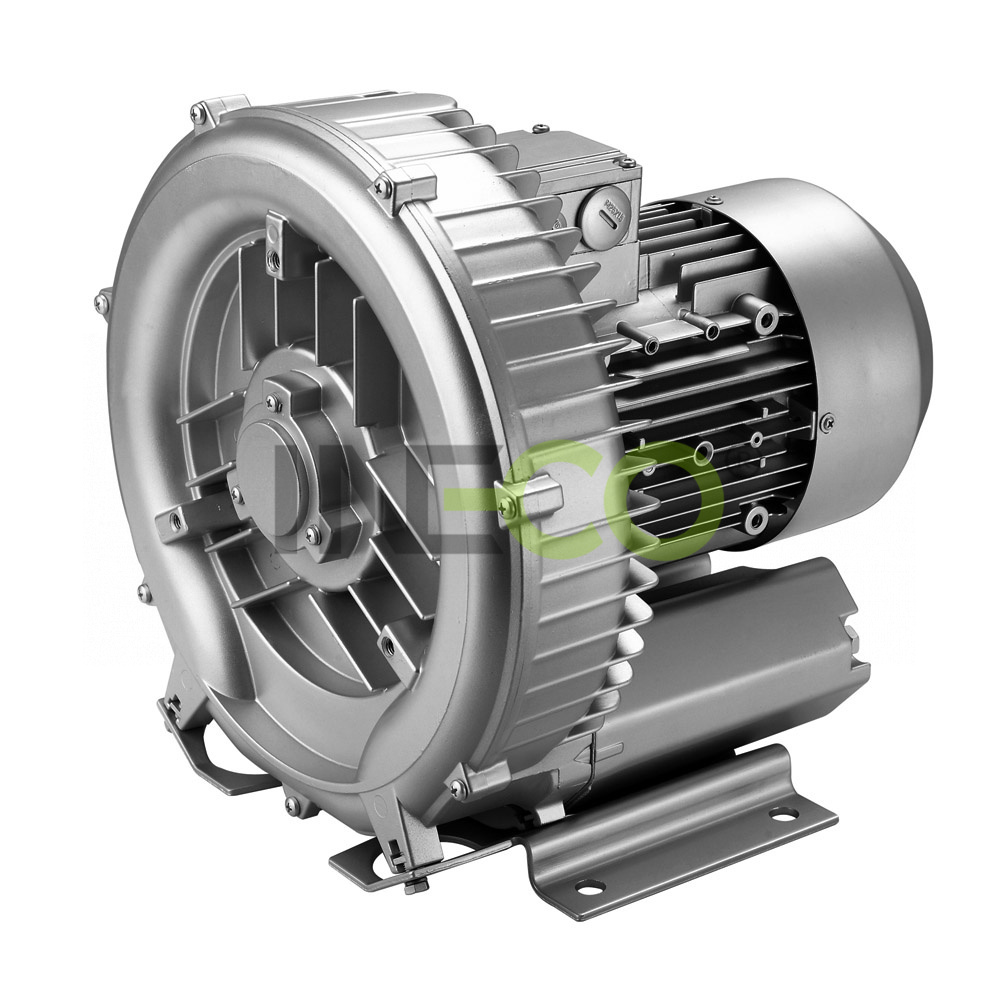

INW Cu o treaptă

Caracteristici:



  • utilizare diversă
  • gamă largă de modele
  • funcţionalitate fără ulei
  • nivel scăzut al zgomotului
  • întreţinere simplă
  • scară largă capacitate de producere
  • piese puţine mobile
  • montare şi demontare uşoară
  • greutate redusă
  • multe accesorii



Utilizare:



  • aerarea în instalaţii de epurare a apelor uzate
  • aspiratoare industriale: fixe sau mobile, filtre de curăţareA
  • masaj subacvatic, baie cu bule, coloana cu bule
  • jeturi de aer, proces de uscare
  • sistem pneumatic de transport de făină, grâu, etc.
  • colectarea prafului, jeturi de aer
  • aer poluat provenit din camerele sterile
  • comprimarea termică a vaporilor pentru producerea apei distilate
  • aspirarea deşeurilor produse
  • dispozitiv de aspiraţie
  • transportul pneumatic de praf, pulberi, granule, fibre sintetice, capsule, etc., instalarea în zonele periculoase cu risc de incendiu
  • manipularea arcurilor de aspiraţie, susţinerea foilor de hârtie şi alipirea pieselor prin vid
  • aerarea pescăriilor
  • manipularea materialelor, ambalarea prin transfer termic
  • aspirare praf, susţinerea frunzelor prin aspirare, sistemul gazelor reziduale
  • dezumificarea pereţilor prin vid (pompe)



Principiu:



Gazul este aspirat în interiorul mecanismului prin ştuţul de aspiraţie cu amortizor de zgomot încorporat (1). În canalul lateral (2) rotorul (3) îi transmite viteza sa, iar gazul este, concomitent, împins de forţa centrifugă pe circumferinţa camerei de compresie. Astfel, pe traseul spiralat, gazul este comprimat în mod repetat până la ştuţul de refulare (4), prin care iese afară. În cazul suflantelor cu mai multe trepte gazul trece prin mai multe camere de compresie, amplasate una după alta şi prin aceasta se obţin diferenţe mai mari de presiuni.







princip_postranny_kanal

  Model Mulţime
(m3/oră)

 Presiune/
vid
(mbar)

Motor (IP55)*, 50Hz, (60Hz)**

Zgomot

(dB)

 Greutate
(kg)

Racordare suflantă
(filet interior)
Putere Tensiune Curent
(kW) (V) (A)
 Triplă
INW 01 H16 *
55 90/80 0,2 200-240 Δ/345-415 Y
1,0 Δ/0,6 Y
46 5
 G 1"
INW 11 H16 *
70 120/110 0,25  200-240 Δ/345-415 Y 1,16 Δ/0,7 Y
48 7 G 1"
INW 21 H06 80 110/100 0,25  200-240 Δ/345-415 Y 2,1 Δ/1,2 Y
 53 8 G 1¼"
INW 21 H16 80 130/120 0,4 200-240 Δ/345-415 Y
2,6 Δ/1,5 Y
 53 10 G 1¼"
INW 31 H06 110 120/110 0,55 200-240 Δ/345-415 Y

2,8 Δ/1,6 Y

55 11 G 1¼"
INW 41 H06 145 120/120 0,7 200-240 Δ/345-415 Y
 3,8 Δ/2,2 Y   63 13 G 1½"
INW 41 H16 145 160/160 0,85 200-240 Δ/345-415 Y
 4,2 Δ/2,4 Y   63 15 G 1½"
INW 41 H26 145 200/170 1,3 200-240 Δ/345-415 Y
 5,7 Δ/3,3 Y   63 17 G 1½"
INW 51 H06 210 100/110 0,85 200-240 Δ/345-415 Y
 4,2 Δ/2,4 Y   64 19 G 2"
INW 51 H16
210 170/170 1,3 200-240 Δ/345-415 Y
5,7 Δ/3,3 Y   64 21 G 2"
INW 51 H26 210 190/200 1,6 200-240 Δ/345-415 Y
 7,5 Δ/4,3 Y   64 22 G 2"
INW 51 H36 210 270/220 2,2 200-240 Δ/345-415 Y
 9,7 Δ/5,6 Y   64 25 G 2"
INW 53 H06 270 40/40 0,85 200-240 Δ/345-415 Y
 4,2 Δ/2,4 Y
65 19 G 2”
INW 53 H16 270 110/120 1,3 200-240 Δ/345-415 Y
5,7 Δ/3,3 Y
65 21 G 2”
INW 53 H26 270 150/160 1,6 200-240 Δ/345-415 Y
 7,5 Δ/4,3 Y
65 22 G 2”
INW 53 H36 270 230/220 2,2 200-240 Δ/345-415 Y
 9,7 Δ/5,6 Y
65 25 G 2”
INW 61 H06 280 180/170 1,6 200-240 Δ/345-415 Y 8,5 ∆/ 4,9 Y 65 24 G 2”
INW 61 H16 280 220/235 2,2 200-240 Δ/345-415 Y 9,7 Δ/5,6 Y 65 26 G 2"
INW 61 H26 280 280/280 3,0 200-240 Δ/345-415 Y 12,5 Δ/7,2 Y 65 31 G 2"
INW 71 H06 318 150/160 1,6 200-240 Δ/345-415 Y
 8,5 Δ/4,9 Y   69 27 G 2"
INW 71 H16 318 190/190 2,2 200-240 Δ/345-415 Y
9,7 Δ/5,6 Y  69 29 G 2"
INW 71 H26
318 270/260 3,0 200-240 Δ/345-415 Y
12,5 Δ/7,2 Y
 69 34 G 2"
INW 71 H37
318 360/290 4,0 345-415 ∆/600-720 Y  9,5 Δ/5,5 Y
 69 40 G 2"
INW 73 H06 420 100/100 1,6 200-240 Δ/345-415 Y
 8,5 Δ/4,9 Y
70 29 G 2"
INW 73 H16 420 170/180 2,2 200-240 Δ/345-415 Y
9,7 Δ/5,6 Y 70 32 G 2"
INW 73 H26 420 200/220 3,0 200-240 Δ/345-415 Y
12,5 Δ/7,2 Y
70 37 G 2"
INW 73 H37 420 290/260 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 42 G 2"
INW 81 H07 530 200/200 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 51 G 2½"
INW 81 H17 530 300/300 5,5 345-415V ∆/600-720 Y 13,3 ∆/7,7 Y 70 61 G 2½"
INW 81 H27 530 430/320 7,5 345-415V ∆/600-720 Y 16,7∆/9,6 Y 70 66 G 2½"
INW 83 H07 700 140/150 4,0 345-415V ∆/600-720 Y 9,5 ∆/5,5 Y 70 52 G 2½"
INW 83 H17 700 190/200 5,5 345-415V ∆/600-720 Y 13,3 ∆/7,7 Y 70 62 G 2½"
INW 83 H27 700 260/270 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 70 67 G 2½"
INW 84 H27 900 180/200 7,5 345-415V ∆/600-720 Y 16,7 ∆/9,6 Y 74 87
G 2½"
INW 84 H37 900 370/280 11,0 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 74 115 G 2½"
INW 91 H07
1050 190/190 8,5 345-415V ∆/600-720 Y
 18,2 ∆/10,5 Y  74 108
G 4"
INW 91 H17 1050 280/290 12,5 345-415V ∆/600-720 Y
28,0 ∆/16,2 Y
 74 121 G 4"
INW 91 H37
1050 460/360 18,5 345-415V ∆/600-720 Y
37,0 ∆/21,0 Y
 74 126 G 4"
INW 93 H07 1370 110/120 8,5 345-415V ∆/600-720 Y 18,2 ∆/10,5 Y 75 98 G 4"
INW 93 H17 1370 180/190 12,5 345-415V ∆/600-720 Y 28,0 ∆/16,2 Y 75 120 G 4"
INW 93 H37 1370 340/320 18,5 345-415V ∆/600-720 Y 37,0 ∆/21,0 Y 75 131 G 4"
INW 94 H27 1940 110/130 15,0 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 187 G 4"
INW 94 H37 1940 200/220 20,0 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 212 G 4"
INW 94 H47 1940 280/310 25,0 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 219 G 4"
INW 95 H27 2050 170/160 15,0 345-415V ∆/600-720 Y 35,0 ∆/20,0 Y 75 220 G 4"
INW 95 H37 2050 230/250 20,0 345-415V ∆/600-720 Y 40,0 ∆/23,0 Y 75 230 G 4"
INW 95 H47 2050 280/310 25,0 345-415V ∆/600-720 Y 52,0 ∆/30,0 Y 75 235 G 4"
Unică
INW 01 A11 *
55
80/70 0,2 200-240  1,43 46 6
G 1"
INW 11 A11 *
70 110/110 0,25 200-240
1,7 48 8
G 1"
INW 21 A11 80 130/120 0,37 200-240
2,7 53 10
G 1¼"
INW 31 A01
100 120/120 0,55 200-240
3,7 55 12
G 1¼"
INW 41 A01 145 120/120 0,7 200-240
4,5 63 16
G 1½"
INW 41 A11
145 160/150 0,8 200-240
5,2 63 16
G 1½"
INW 41 A21
145 190/150 1,1 200-240 7,3 63 18
G 1½"
INW 51 A11
210 160/160 1,1 200-240
7,3 64 22
G 2"
INW 51 A21
210 200/190 1,5 200-240 9 64 26
G 2"
INW 53 A21 270 120/140 1,5 200-240 9 65 26 G 2"



* Modelele INW 01 si INW 11 au grad de protectie IP54

** 60 Hz rugăm să solicitaţi datele



INW Suflantele de vid cu canal lateralSpecificații tehnice (pdf/2MB)



Suflantele/pompele cu o treaptă cu canale laterale INW sunt utilizate ca suflantă sau ca pompă pe parcursul funcţionării continue cu performanţa indicată pe curba de lucru. La dispoziţie sunt motoare standard cu tensiunea de intrare: 50 Hz a 60 Hz. Suflantele/pompele conform clasificării internaţionale au următorul grad de protecţie: IP 55 (protecţie împotriva prafului şi a apei ţâşnitoare) cu excepția modelelor INW 01 și INW 11, care au grad de protecție IP 54.

Motoarele sunt recomandate conform DIN EN 60 034/IEC 34-1 şi a clasei termice F. Dispozitive în trei faze au o toleranţă de + / - 10% la tensiune constantă şi + / - 5% la tensiunea fluctuantă, cele cu o singură fază sunt concepute la o toleranţă de + / - 5%. În cazul în care va fi utilizată pentru funcţionarea continuă doar 90% din presiunea maximă admisă, aceste valori cresc până la +/- 10%. Fluctuaţia frecvenţei are o toleranţă maximă +/- 2%.



Curbe de performanţă

Suflante/pompe cu canal lateral INW cu o treaptă




Curbe de performanţă Suflante/pompe cu canal lateral INW

Curbe de temperaturi

Suflante/pompe cu canal lateral INW cu o treaptă




Curbe de temperaturi Suflante/pompe cu canal lateral INW cu o treaptă

Specificaţii dimensionale

Suflante/pompe cu canal lateral INW cu o treaptă




Specificaţii dimensionale Suflante/pompe cu canal lateral INW cu o treaptă



Dacă aveţi interes pentru oferta de preţ, vă rugăm să completaţi formularul nostru.

logo_rohs_55

Suflantele şi pompele INW îndeplinesc condiţiile cuprinse în Directiva 2002/95/ES a Parlamentului European şi a Consiliului din 27. ianuarie 2003. privind utilizarea anumitor substanţe periculoase în echipamentele electrice şi electronice. logo-ce_46

Suflantele şi pompele INW cu canale laterale corespund Directivei pentru utilaje industriale ale Comunităţii Europene (CE).
